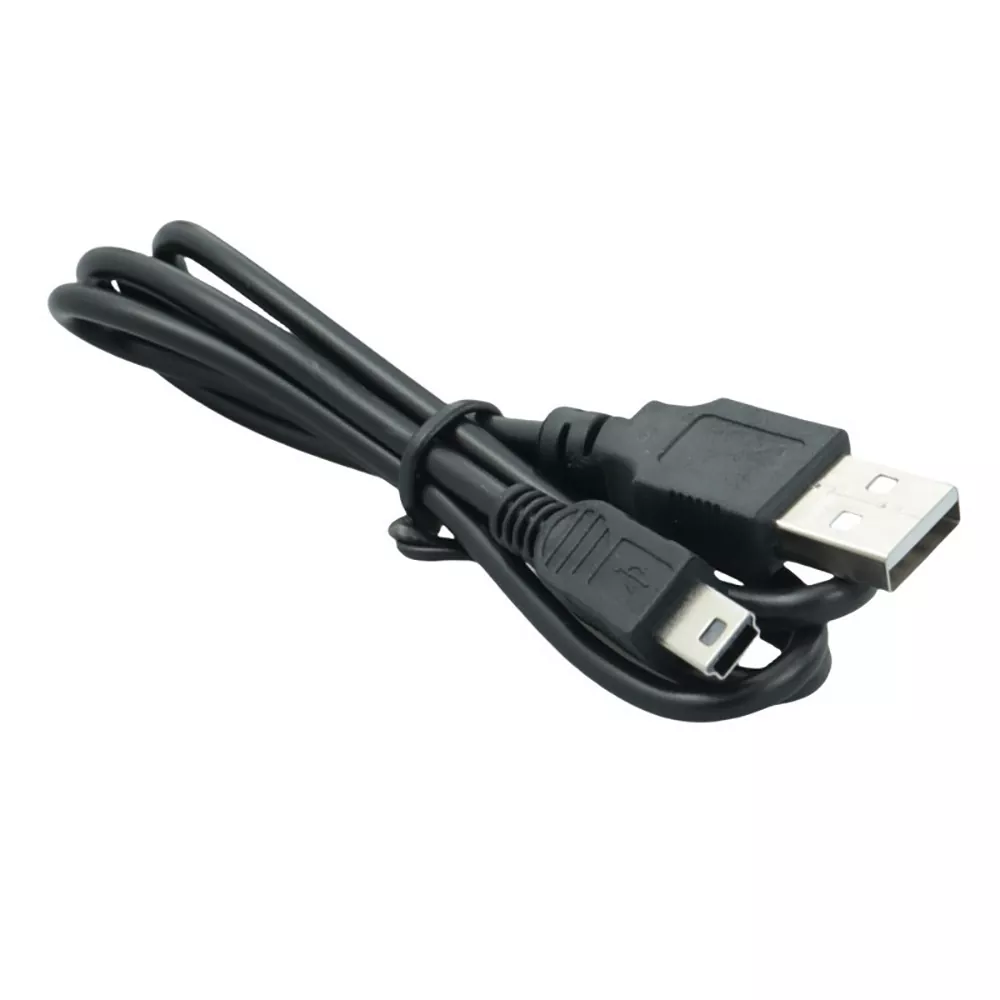

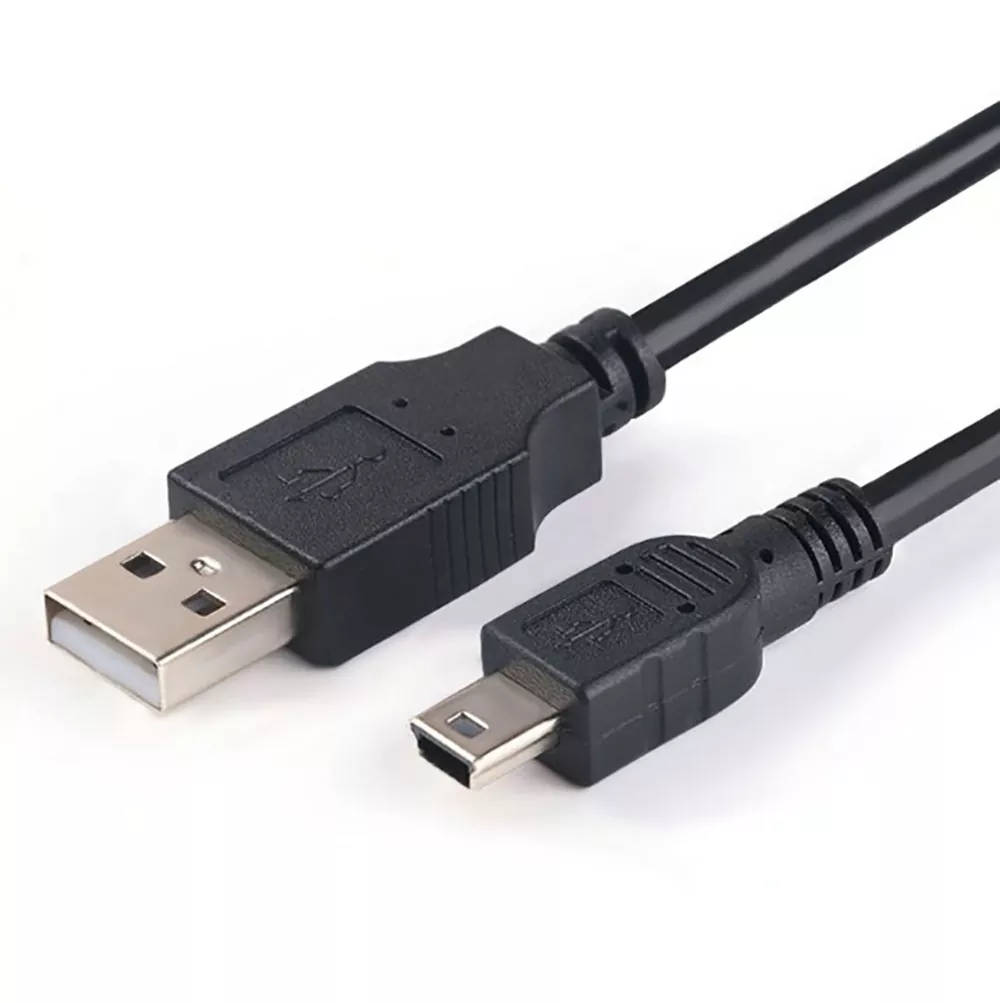

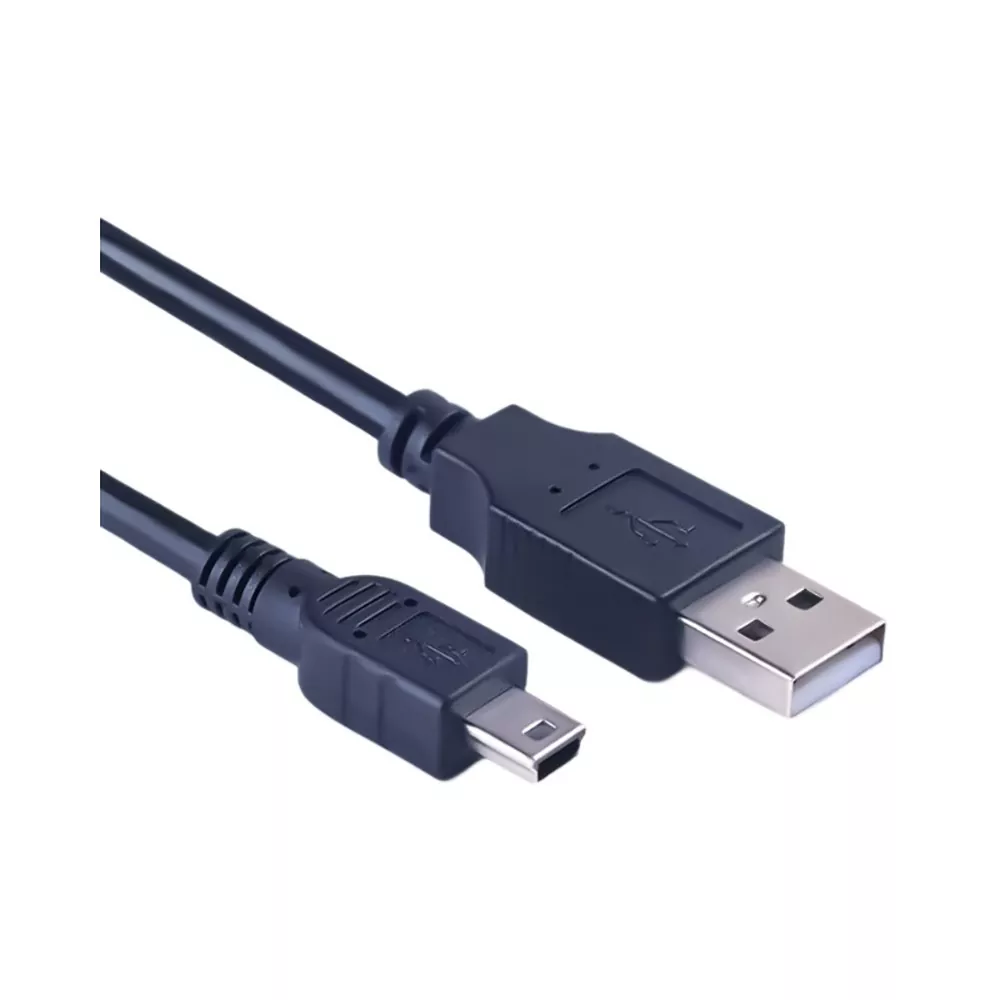

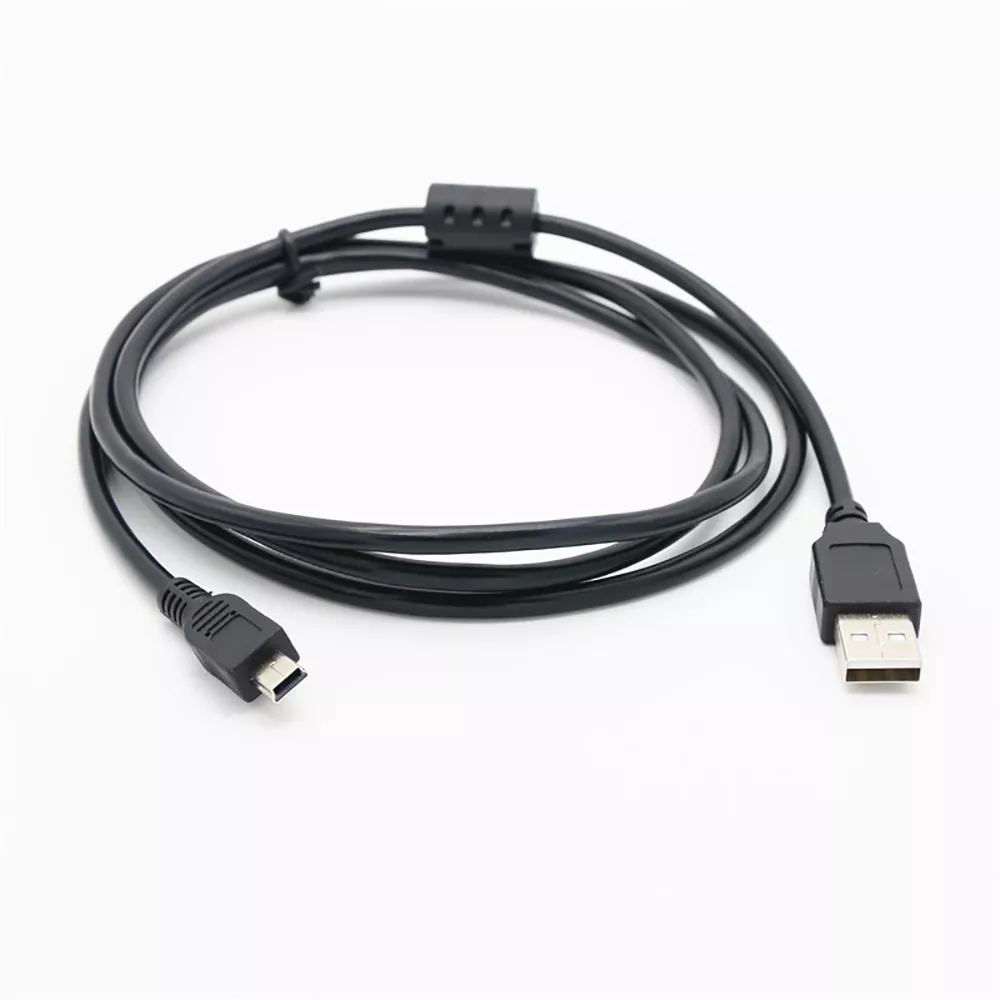

O cabo USB 2.0 A macho para Mini B da TLD Electronic, um cabo USB da China fabricante e fábrica, é construído para dispositivos compatíveis que exigem um padrão Conexão USB Tipo A para Mini-B (5 pinos). O cabo usa energia de cobre estanhado e condutores de dados, apresentando um par trançado D+/D-. Ele fornece camada tripla blindagem com folha de alumínio e uma malha de cobre estanhado de 48 tranças para confiabilidade desempenho.
|
Parâmetro |
Detalhes |
|
Nome do produto |
Cabo USB 2.0 A macho para Mini B – sincronização de dados e Cabo de carregamento |
|
Marca |
TLD / Marca Própria (OEM bem-vindo) |
|
Origem |
Cantão, China |
|
Certificações |
RoHS, REACH, UL |
|
Tipo de conector |
USB tipo A macho para USB mini-B macho (5 pinos) |
|
Comprimento |
1m–3m/comprimentos personalizados disponíveis |
|
Taxa de transferência de dados |
480 Mbps (USB 2.0 de alta velocidade) |
|
Entrega de energia |
Até 2,4A (alimentação de barramento USB padrão) |
|
Condutores de Potência |
Cobre estanhado (VBUS e terra) |
|
Condutores de dados |
Cobre estanhado (par trançado D+/D-) |
|
Blindagem |
Folha de alumínio + malha de cobre estanhado com 48 tranças |
|
Jaqueta |
PVC flexível – preto fosco ou branco (cores personalizadas disponível) |
|
Concha do conector |
Latão niquelado com alívio de tensão sobremoldado |
|
Chapeamento de contato |
Bronze fosforoso com brilho dourado |
|
Perfil de plugue Mini-B |
Mini-B padrão de 5 pinos |
|
Compatibilidade com versões anteriores |
Totalmente compatível com dispositivos USB 1.1 |
|
Temperatura operacional |
-10°C a 60°C |
|
Embalagem |
Polybag, saco zip-lock, cartão blister ou personalizado caixa de varejo |
|
Tempo de espera |
15–20 dias para pedidos em grandes quantidades; amostras grátis em 5–7 dias |
|
Quantidade mínima |
100 unidades; flexível para projetos personalizados |
O conector USB Mini-B é menor que o Tipo B padrão e mais robusto que o Micro-B. É usado em muitos dispositivos digitais câmeras, tocadores de música portáteis e discos rígidos externos fabricados no últimos 15+ anos. Este cabo é um substituto para cabos agrupados que quebram ou se perder.
A 480 Mbps (USB 2.0 de alta velocidade), o o cabo lida com cargas de trabalho comuns de dispositivos portáteis:
Tethering de câmera e transferência de fotos: descarregue uma memória de 32 GB cartão cheio de imagens RAW (aproximadamente 1.000 fotos de 30 MB cada) em menos de 12 minutos.
Sincronização de música: transfira uma biblioteca de música de 10 GB (aprox. 2.500 músicas) em menos de 4 minutos.
Backups de unidades externas: copie uma pasta de documentos de 5 GB e mídia para um disco rígido portátil em menos de 2 minutos.
O cabo transporta energia (VBUS) e dados (D+/D-), para que você possa sincronizar e carregar ao mesmo tempo. Isso é útil para:
Tethering de câmera: conecte uma DSLR a um laptop para visualização ao vivo fotografar enquanto mantém a bateria da câmera carregada.
Navegação GPS: atualize mapas em um Garmin enquanto ele carrega no carro ou em uma mesa.
Leitores de música: sincronize listas de reprodução enquanto o dispositivo carrega durante a noite.
Coleta de dados de campo: Mantenha um gravador digital ligado durante longas entrevistas ou sessões de gravação.
Os cabos Mini-B são frequentemente transportados em bolsas para câmeras, mochilas e porta-luvas. Este cabo foi desenvolvido para uso diário usar:
Alívio de tensão sobremoldado estendendo-se 25 mm de cada conector
Conchas de conector de latão niquelado
Contatos de bronze fosforoso com brilho dourado
Mais de 5.000 ciclos de inserção/retirada confirmados por mecânica testando
A jaqueta de PVC flexível resiste a dobras e abrasão
Dispositivos portáteis são frequentemente usados perto interferência sem fio. A blindagem de folha + trança fornece rejeição EMI/RFI, ajudando a evitar:
Arquivos de imagem corrompidos durante a transferência
Áudio com falhas durante a sincronização de música
Backups interrompidos em unidades externas
Conexões de tethering instáveis em filmagens de estúdio

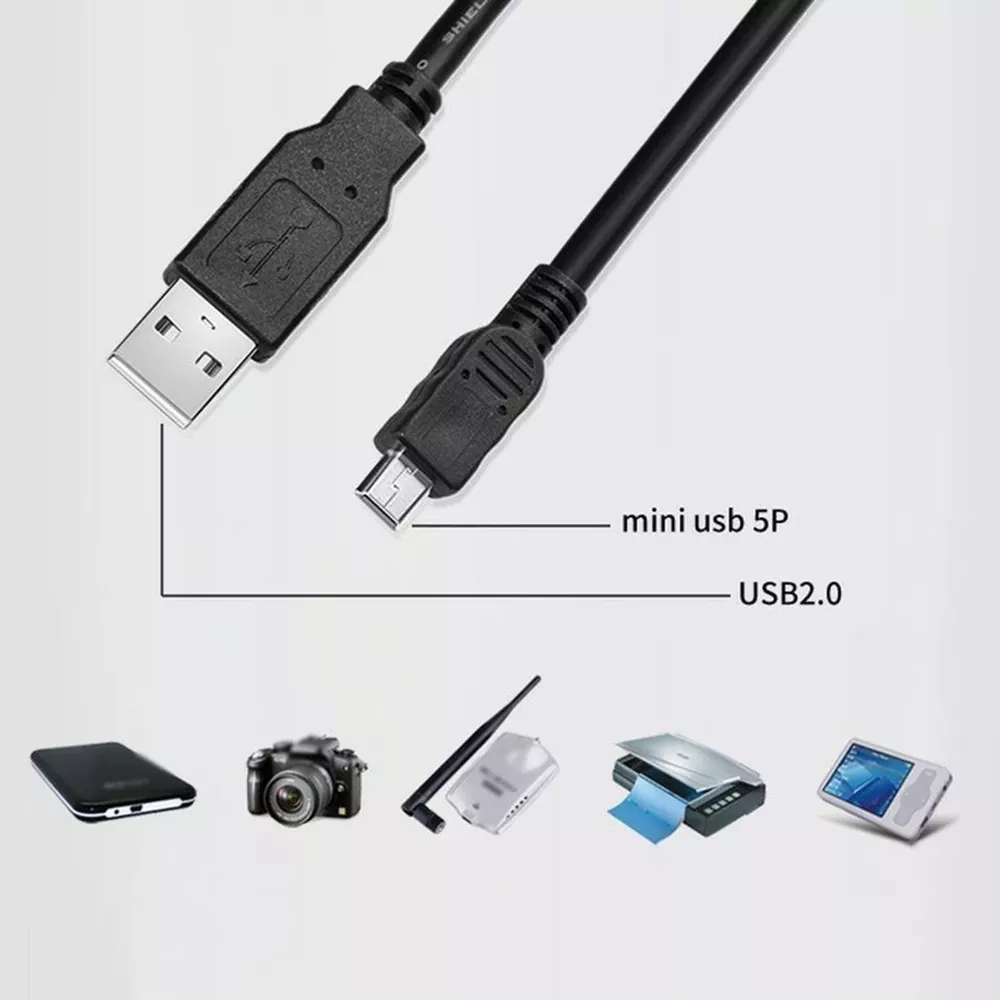

A porta Mini-B era o padrão para dispositivos portáteis há mais de uma década. Este cabo é compatível com:
Câmeras digitais: Canon EOS (série Rebel, 5D, 6D, 7D), Nikon DSLR (série D3xxx, D5xxx, D7xxx, D8xx), Sony Alpha (modelos mais antigos), Pentax, Olympus, Fujifilm série X (modelos mais antigos), Panasonic Lumix (mais antigo)
Música portátil: iPod classic, iPod nano (gerações mais antigas), SanDisk Sansa, Sony Walkman (digital), Creative Zen, Zune
Armazenamento externo: HDDs portáteis de 2,5 polegadas da WD, Seagate, Toshiba, Hitachi, Samsung (modelos anteriores a 2018)
GPS e navegação: dispositivos portáteis Garmin (GPSMAP, série eTrex), GPS do carro TomTom
Gravadores de voz e áudio: Zoom série H (H4n, H5, H6), Série Tascam DR, série Sony ICD
Outros: leitores eletrônicos Kindle mais antigos, câmeras de painel, monitores para bebês, microscópios digitais, projetores portáteis, teclados MIDI, eletrônicos DIY placas (Arduino com Mini-B)
Funciona com portas USB 3.0 (opera em velocidades 2.0) e portas USB 1.1. Um cabo para ambientes com vários dispositivos.
Estúdios fotográficos e sessões de locação: conecte uma DSLR a um laptop para visualização ao vivo, transferência de arquivos RAW e manter a bateria da câmera cobrado.
Viagens e Aventura: Leve um cabo Mini-B sobressalente para um câmera, GPS e drive portátil.
Produção de música e áudio: sincronize bibliotecas de música, transfira gravações de campo e conecte gravadores portáteis a uma estação de trabalho de edição.
Backup doméstico e de escritório: conecte unidades externas portáteis a PCs desktop para backups de arquivos de rotina.
Educação e pesquisa de campo: use com registradores de dados, GPS portátil e instrumentos portáteis.
Varejo e comércio eletrônico: um acessório de alto volume para câmeras lojas, varejistas de eletrônicos e vendedores on-line.
Faça você mesmo e eletrônicos: conecte Arduino, Raspberry Pi (mais antigo modelos) e placas de desenvolvimento para programação e depuração.
O Mini-B de 5 pinos inclui VBUS (potência), D+/D- (par de dados) e terra. Contatos de bronze fosforoso com brilho dourado com uma classificação de inserção mínima de 5.000 ciclos.
As linhas de dados estão fortemente torcidas (6–8 voltas por polegada) para minimizar diafonia e manter a integridade do sinal em 480Mbps.
Condutores de cobre estanhado 28 AWG fornecem um caminho de energia de baixa resistência (aproximadamente 0,06Ω por pé). Tensão a queda permanece abaixo de 0,2 V em 2,4 A.
A folha de alumínio fornece 100% cobertura contra EMI de alta frequência. A malha de cobre estanhado com 48 tranças acrescenta resistência mecânica e rejeição de ruído de baixa frequência.
Cada cabo passa por:
Continuidade (todos os 5 pinos)
Isolamento de curto-circuito
Isolamento Hi-Pot (300 Vcc, >10MΩ)
Resistência (VBUS e terra)
Handshake funcional com um host USB
TLD opera sob ISO-9001:2015 gestão de qualidade certificada.
|
Ponto de verificação de qualidade |
Método |
Critérios de Aceitação |
|
Controle de qualidade do material recebido |
Visual + medidor + resistência |
Condutor AWG, cobertura de blindagem, revestimento |
|
Inspeção de solda em linha |
Inspeção óptica automatizada (AOI) |
Juntas 100% livres de defeitos |
|
Teste 100% elétrico |
Testador automatizado (ATE) |
Continuidade, isolamento, Hi-Pot |
|
Teste de resistência |
Micro-ohmímetro (amostra de deslocamento) |
VBUS <0,15Ω, GND <0,15Ω |
|
Força de inserção/retirada |
Medidor de força (amostra de deslocamento) |
0,5–2,0 kgf (especificação USB-IF) |
|
Resistência à flexão |
Testador flexível (amostra de turno) |
8.000 ciclos a 180° – sem falha elétrica |
|
Validação de dispositivo real |
Diariamente – amarração da câmera, teste de cópia de unidade |
Conexão estável, transferência sem erros |
|
Inspeção visual |
100% unidades |
Sem arranhões, desalinhamento ou rebarbas de moldagem |
Fundado em 2008, o TLD tem 12.000 m² Fabricante, fornecedor e exportador certificado ISO-9001 com mais de 200 funcionários e 15 engenheiros internos de P&D. A instalação de Dongguan automatizou totalmente linhas de produção – corte, decapagem, soldagem, sobremoldagem e testes.
A TLD fornece marcas globais, incluindo ZTE, Skyworth e Hisense, bem como distribuidores atacadistas, câmeras/áudio varejistas e vendedores de comércio eletrônico em 55 países.
O que o TLD oferece:
Preços direto da fábrica para pedidos no atacado e em grandes quantidades
Comprimentos personalizados (3 pés, 6 pés, 10 pés), cores (preto, branco, azul, vermelho), rotulagem de conectores e embalagens de varejo
Rotulagem privada, cartões blister personalizados e caixas completas de varejo
Amostras grátis para compradores qualificados dentro de 5 a 7 dias
Modelos padrão em estoque para envio rápido
Registro de entrega dentro do prazo de 98,5% em 24 meses
Gerentes de contas dedicados e suporte técnico
Suprimentos ProPhoto (EUA): “Nós agrupamos Cabos Mini-B da TLD com nossas amarras e acessórios para câmeras. Fotógrafos gostam a qualidade de construção – chega de cabos frágeis que falham no meio da filmagem. Nós pedimos mais de 5.000 unidades e a taxa de retorno é praticamente zero.”
R: O conector Mini-B foi amplamente usado em câmeras digitais (Canon/Nikon/Sony DSLRs), reprodutores de música portáteis (iPod clássico/nano, SanDisk), discos rígidos externos de 2,5 polegadas, dispositivos portáteis GPS, digital gravadores de voz e outros eletrônicos de consumo portáteis fabricados a partir do meados dos anos 2000 até o final dos anos 2010. Se o seu dispositivo tiver uma porta USB pequena e trapezoidal (mais largo na parte inferior), é provavelmente um Mini-B.
R: Não. Mini-B e Micro-B são conectores diferentes. Mini-B é mais largo e mais grosso (aproximadamente 10,6 mm × 7,5 mm). Micro-B é mais estreito e plano. Eles não são intercambiáveis. Isto O cabo é específico para portas Mini-B.
R: Sim. Série Canon EOS (Rebelde, 5D, 6D, 7D etc.) e DSLRs Nikon (D3xxx, D5xxx, D7xxx, D8xx etc.) com portas Mini-B vai funcionar. Você pode usá-lo para transferência de arquivos, tethering de visualização ao vivo e carregamento (dependendo das configurações da sua câmera).
R: 480 Mbps (USB 2.0 de alta velocidade). Para transferências mais rápidas, a TLD também oferece cabos USB 3.0 Mini-B – entre em contato com o vendedor equipe.
R: Sim. O cabo transporta energia (VBUS) e dados (D+/D-), para que você possa sincronizar e carregar simultaneamente.
R: Sim. TLD oferece marca própria e Serviços OEM – cores personalizadas (preto, branco, azul, vermelho, rosa, etc.), laser gravação no invólucro do conector, marca impressa na capa e personalização embalagem.
R: Sim – TLD fornece amostras grátis para empresas qualificadas. Você paga apenas pelo frete. Teste o cabo com seu dispositivos reais antes de fazer um pedido em grandes quantidades.
Cabos USB e AV:

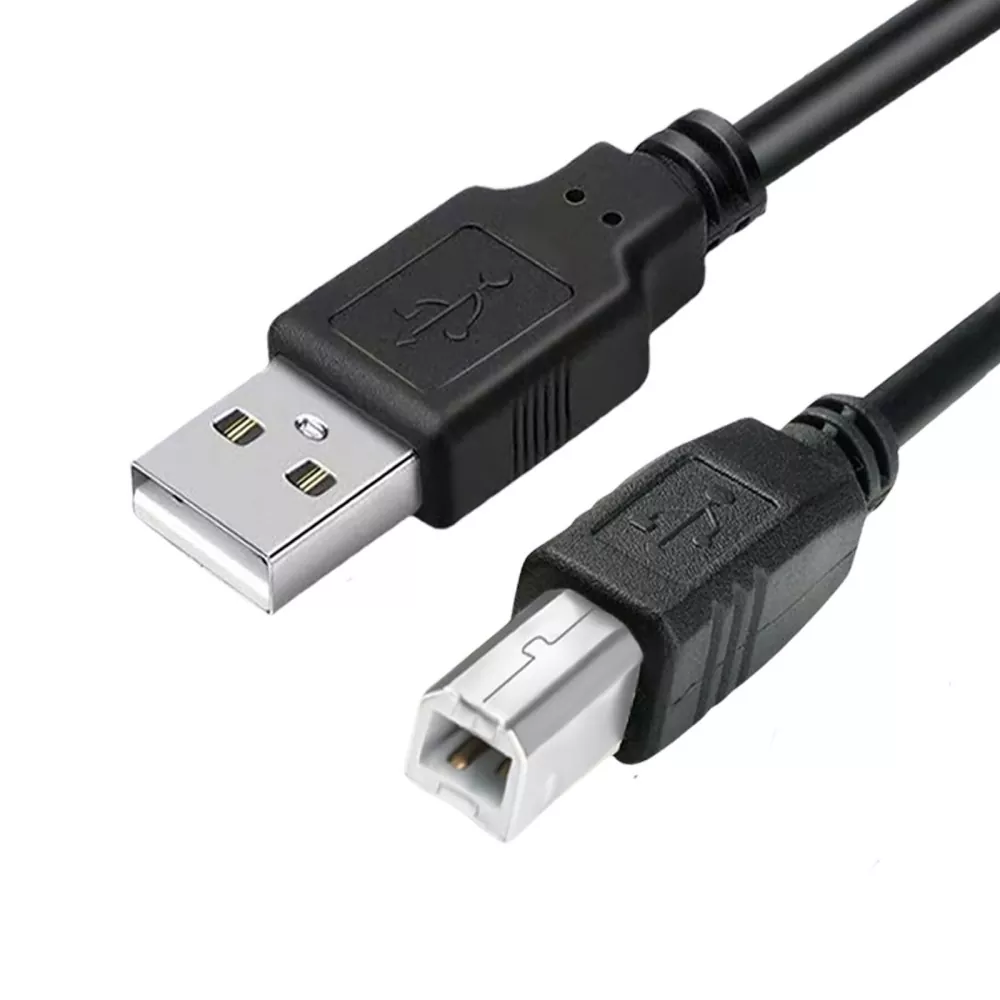

Cabo USB 2.0 A para B de 6 pés – Cabo de impressora/scanner de alta velocidade
